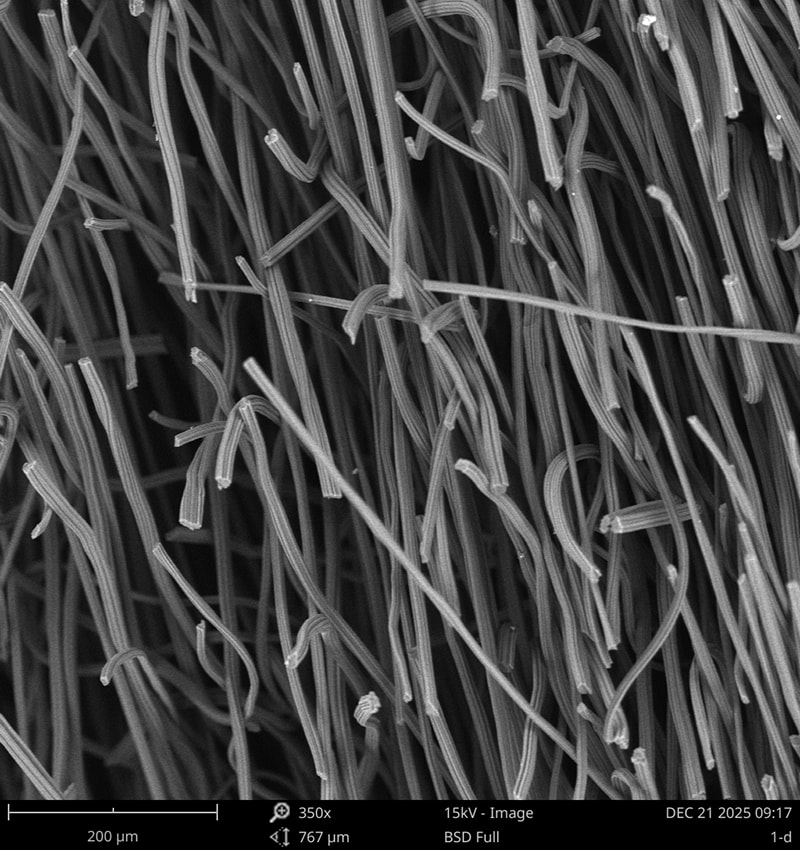

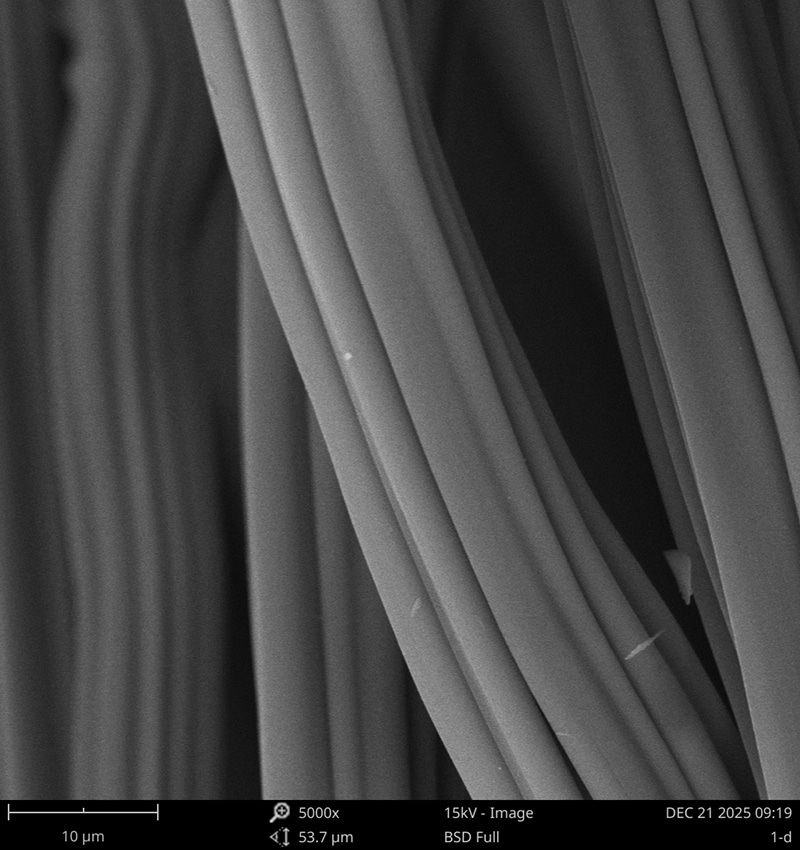

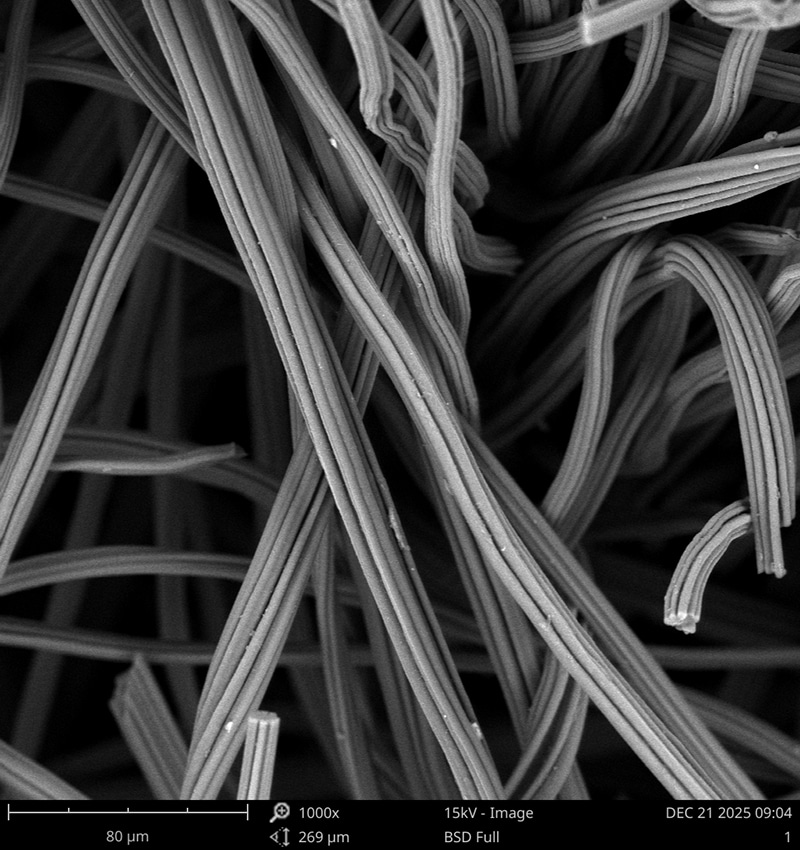

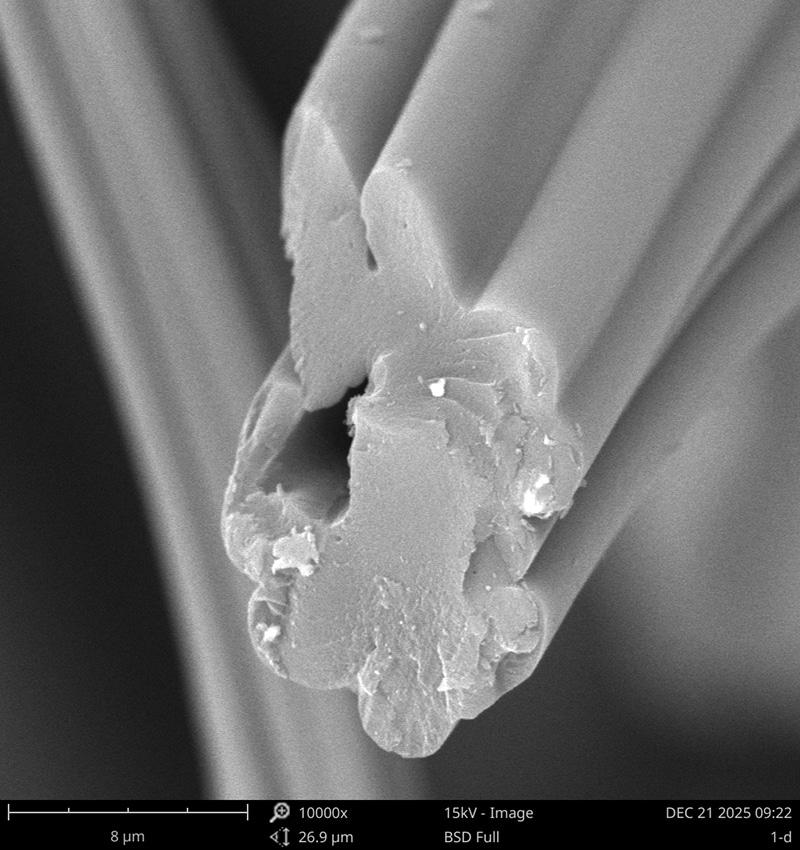

Campus thermarum semiconductoris fornacem cristallum trahens est unus e praecipuis factoribus ad qualitatem trahentis crystalli. Societas nostra ab structura fibrarum incipit, fibras carbonis structura cava praeparat, et fibras carbonis diametri specificarum diametris in iteratis probationibus eligat. Eodem tempore etiam oneramus materias graphitizationes catalyticas. Sub eadem temperatura graphitizationis, gradus graphitizationis altior est. Praeterea eligamus processum egentem plano aequabilius, et aequabilitas et crassitudo densitatis et crassitudinis superiora sunt. Ideo graphite sentitur per hoc technicum processum optimum calorem insulationis et caloris conservationis perficiendi, necnon resistentiam praestantem oxidationis. Massa alta est constantia. Secundum comparationem notitiarum, calor currentis velit effectus gradu primoribus internationalibus pervenit.
| Nomen | Unitas | Graphite mollis filtrum | Dicta | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Crassitudo | mm | 5/10 | 5/10 | Aliae species | |
| Density | g/cm³ | 0.08-0.11 | 0.07-0.09 | ||
| Latitudo | m | 1.3-1.6 | 1.3-1.6 | ||
| vires praevaricationem | Mpa | ≥0.3 | ≥0.2 | ||
| Carbon content | % | ≥99.80 | ≥99.80 | ||

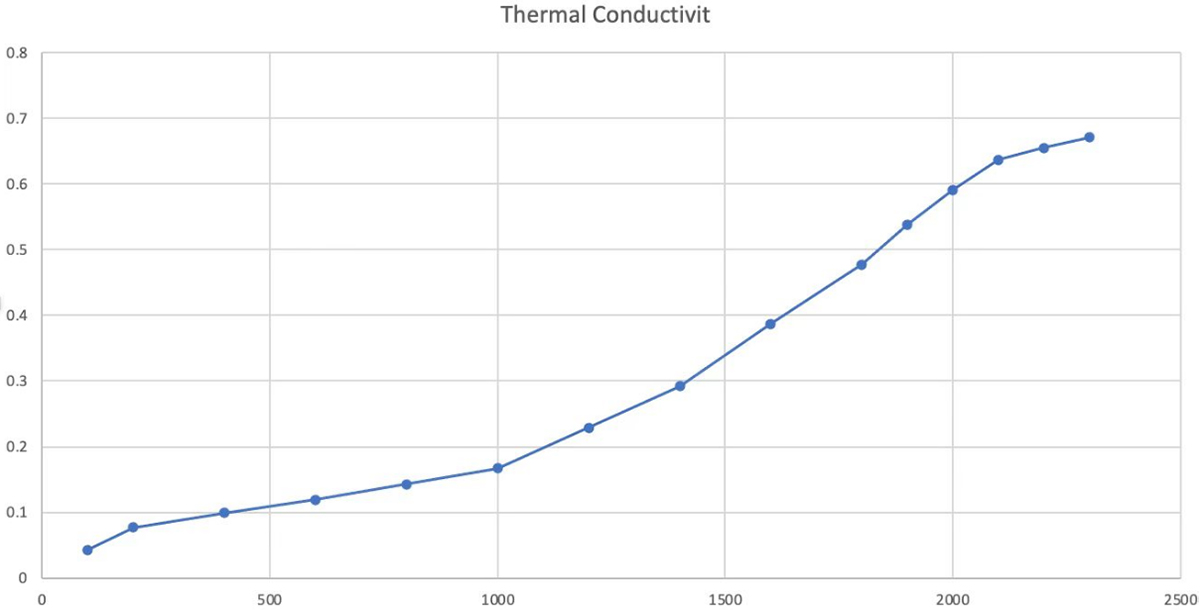

| Scelerisque conductivity | W/m·k | 1000℃ | ≤0.17 | ≤0.23 | |
| 1500℃ | ≤0.35 | ≤0.38 | |||
| Curatio caloris temperatus | ℃ | ≥1800 | ≥1800 | ||
| Fibra effusio rate | % | ≤0.3 | ≤0.3 | ||
| Imprimis | m²/g* | 3-7 | 3-7 | ||
| Cinis content | ppm | ≤300 | ≤300 | ||
| Productum | Scelerisque conductivity 1000℃） W/m·k） | Density g/cm³） | Aer Ablativity 600℃，1h） (%) |
| Naco VLG-10 mollis fel | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 mollis fel | 0.23 | 0.08 | 9.95 |
| Germanica SGL mollis fel | 0.25 | 0.1 | 10.12 |
| Melson molle felis | 0.25 | 0.08 | 6.32 |
| American Morgan mollis fel | 0.23 | 0.1 | 10.22 |
Ipsa notitia metiri clientis latus
 |  |
 |  |
